Profilsystem T24

T24 är ett klassiskt, demonterbart taksystem med synliga profiler. När det används i kombination med Troldtekt akustikplattor får du en flexibel lösning där enkel åtkomst till monteringar förenas med nya takdesignmöjligheter.

Få tips och råd kring ditt projekt

Fördelar med att välja T24-profilsystemet för montering av et ett nedpendlat Troldtekt akustiktak

Ett välkänt och beprövat bärverk

Fullständig demonterbarhet

Skivorna kan demonteras och återmonteras utan att några skruvar behövs. Det underlättar service, underhåll och ändringar ovanför taket.

Snabb och effektiv montering

Det beprövade T24-profilsystemet är enkelt att montera och välbekant för installatörer, vilket bidrar till en effektiv byggprocess.

Designfrihet

Genom att kombinera det välkända T24-profilsystemet med designlösningen Troldtekt tiles T24 kan du skapa ett distinkt takuttryck med hög akustisk komfort.

Komponenter

Vinkelkantprofil, V30 – 30 x 30 mm

Stl/längd (mm)

3 000

Antal per kolli

30 st.

Ungefärlig åtgång per m2

Efter mätning

Tvärprofil, T-24 – 24 × 38 mm

Stl/längd (mm)

600

Antal per kolli

60 st.

Ungefärlig åtgång per m2

600 x 600 mm: 2,8 st.

Bärprofil, T-24 – 24 x 38 mm

Stl/längd (mm)

3700

Antal per kolli

20 st.

Ungefärlig åtgång per m2

1,7 st.

Skuggkantprofil, W-8 – 17 + 14/8 + 17 mm

Stl/längd (mm)

3 000

Antal per kolli

25 st.

Ungefärlig åtgång per m2

Efter mätning

Pendlar, justerbara

Stl/längd (mm)

175-275
200-360
320-600
540–1000
1035–2000

Antal per kolli

100 st.

Ungefärlig åtgång per m2

1,4 st.

Prova vår produktkonfigurator

Design

Färger

Natur (RAL 1015)

Vit

Svart

Prova vår produktkonfigurator

Kanter och montering

Synliga profiler

Synligt T24-profilsystem med bär- och tvärprofiler

K0-S

K0-FS

K5-FS

K0-SB

Prova vår produktkonfigurator

Dokumentation och handböcker

Teknisk Guide

T24-profilsystem (sid. 72–79)

Monteringsanvisning

Nedpendlat tak i synliga T24-profiler

Nedladdningar

Ladda ner samlad dokumentation

Gå till nedladdningscentret

Prova vår produktkonfigurator

NYHET

T24-profilsystemet finns nu även i färgen natur

Naturfärgen (RAL 1015) har utvecklats för att harmonisera med Troldtekt takplattor i naturträ och gör det möjligt att skapa ett mer helgjutet takuttryck där skenor och plattor i högre grad upplevs som en helhetslösning.

Den nya färgen passar särskilt bra i arkitektur där trä och andra varma material sätter tonen. T24-profilsystemet finns dessutom i vitt, svart eller galvaniserat stål, så att du kan välja den profilfärg som passar takets uttryck bäst.

Montering i nedpendlat, synligt T24-profilsystem

T24-profilsystemet består av en rad komponenter som tillsammans bildar en stabil och borttagbar takkonstruktion där Troldtekt-plattorna monteras utan verktyg.

Sortimentet omfattar bärprofiler, tvärprofiler, vinkelkantprofiler, skuggkantprofiler samt justerbara pendlar. Den synliga profilbredden är 24 mm.

Profilsystemets modul är 600 x 600 och 1 200 x 600 och passar till Troldtekt-plattor med 25 och 35 mm i tjocklek.

Följande produkter kan monteras i T24-profilsystem:

Se teknisk översikt

PROJEKT

Ett undertak med karaktär

Castellum i Uppsala valde Troldtekt Tiles T24 för att skapa ett tak som kombinerar den välkända T24-lösningen med ett mer karaktärsfullt arkitektoniskt uttryck. Resultatet är ett undertak som både stödjer rummets design och bidrar till god akustik.

Akustiken var en viktig förutsättning, men det var i hög grad designen som fick oss att välja Troldtekt. Jag ville ha något annat än de traditionella standardlösningarna och gillade möjligheten att kombinera plattorna och skapa ett mönster som stödjer helheten utan att ta fokus.

Theresa Söderlund, affärsutvecklare på Castellum

Läs mer om projektet

Troldtekt träullsplattor säkerställer bra akustik i kontor- och företagsbyggnader

Inspiration till ditt nästa projekt

Se fler exempel på byggnader där Troldtekt-plattor har monterats med T24-profilsystemet.

Se fler referenser

AAB Silkeborg

Bostadsorganisationen AAB Silkeborg har flyttat till nya administrationslokaler centralt i staden. Den nya inredningen är skräddarsydd till AAB och omfattar alla ytor, färger och möbler.

Läs mer här

Åbybro Skola

Åbybro Skola, som har uppförts på två adresser med besläktade byggnadskroppar, har ett tydligt och igenkännbart uttryck med sitt formade tak, som ramar in de gröna fasaderna.

Läs mer här

Mörrums skola

Mörrums nybyggda skola kommer både elever och fritidsanvändare till godo. Skolan har en barnvänlig design med kreativa verkstäder och en ny idrottshall. Troldtekt akustikplattor i synliga T-profiler är en del av skolans arkitektur.

Läs mer här

Akustiktak från Troldtekt i utbildningsinstitution

Willa Nordics kontor, Jönköping

Svarta Troldtekt tiles T24 i FUTURECEM ger Willa Nordics kontor ett varmt uttryck, god akustik och en design som speglar företagets arkitektur.

Läs mer här

Troldtekt akustikplattor har unika ljudabsorberande egenskaper och säkerställer bra akustik i t.ex. kontorsbyggnader

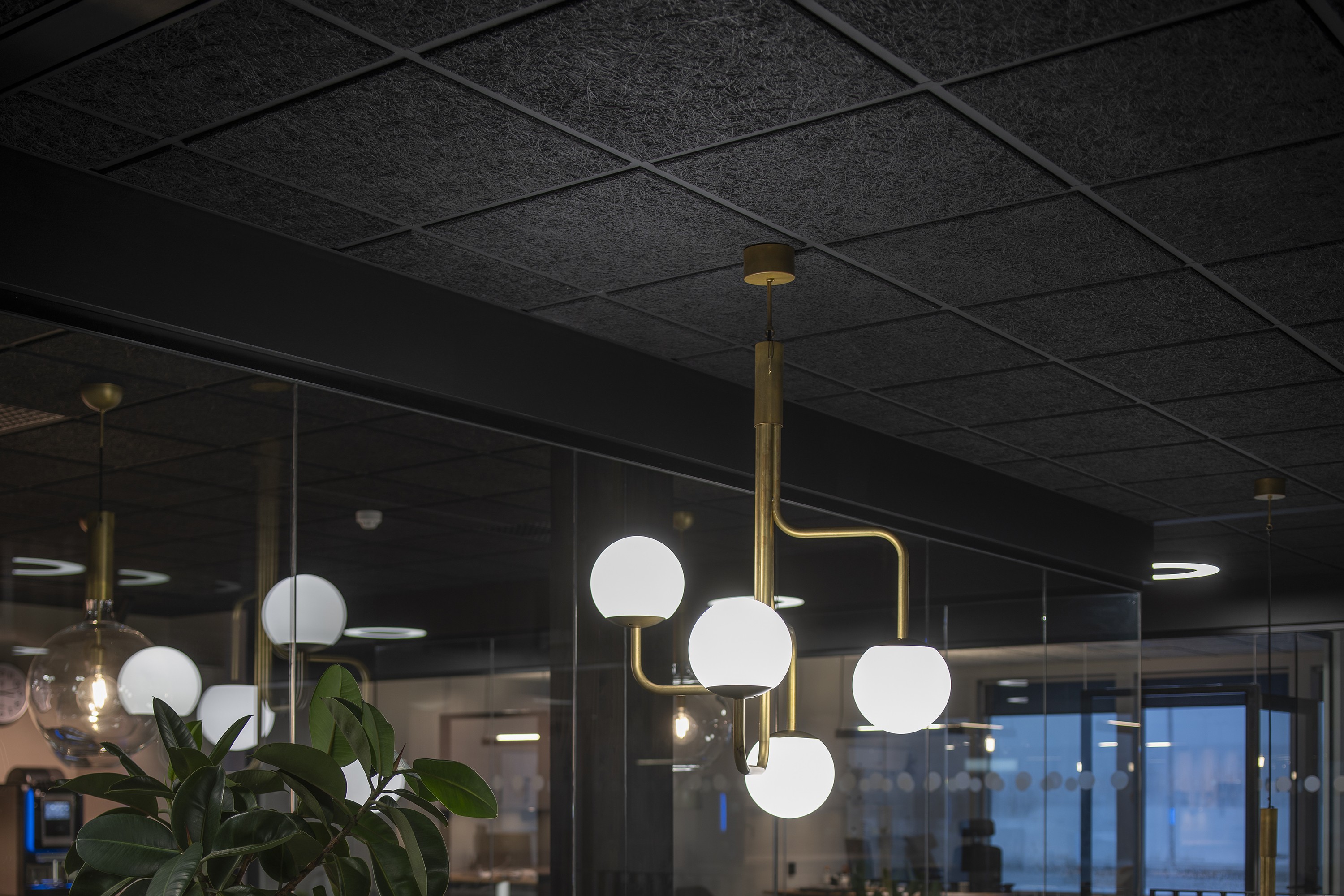

TEAMAB

Bygg- och anläggningsföretaget TEAMAB har fått ett nybyggt huvudkontor i Landskrona med lager och verkstad i anslutning till byggnaden. Svart- och gråmålade Troldtekt akustikplattor ramar in kontorsmiljön.

Läs mer här

Troldtekt akustiktak är det naturliga valet för att säkerställa bra akustik och ett sunt inomhusklimat i bl.a kontorsbyggnader

Restaurang Bone's

Restaurant Bone’s i Tilst, nära Århus, är inrett i två våningsplan med mycket öppenhet mellan de två våningsplanen. Detta släpper in mycket dagsljus i hela restaurangen och skapar en trevlig atmosfär som märks på båda våningsplanen.

Läs mer här

Frejaskolan

När 600 elever och ca 100 pedagoger flyttade in i sin nya skola hade den bytt både namn och form. Grevegårdsskolan i Göteborg heter numera Frejaskolan. Och formen, ja den är allt annat än vinkelrät.

Läs mer här

Få professionell och personlig rådgivning

Hos Troldtekt möter du ett svenskt team som känner marknaden och vardagen hos arkitekter, entreprenörer och byggherrar. Vi tar oss tid att förstå ditt projekt och finns med hela vägen – från de första idéerna till den färdiga lösningen.

Linus och Therese hjälper dig att hitta rätt produkter, besvara tekniska frågor och säkerställa att akustiken fungerar optimalt i de miljöer du skapar.

Detta kan vi hjälpa dig med:

Hur olika undertakslösningar påverkar akustiken
Översikt över priser, produkter och alternativ
Rekommendationer anpassade efter rumstyp och projektkrav
Praktisk vägledning kring installation och montering

Hitta en rådgivare

Se även andra profilsystem

Utforska andra akustiklösningar från Troldtekt.

Bra akustik på arbetsplatsen med akustiktak från Troldtekt

T35-profilsystem

Med T35-profilsystemet kan du skapa olika takuttryck med samma grundläggande lösning.

Välj mellan synliga, delvis dolda eller dolda profiler – beroende på önskad takdesign.

C60-profilsystem

Uppnå ett enhetligt takuttryck utan synliga profiler. C60-systemet monteras på ett dubbelt profillager och kan förses med dolda KN-fästen som minskar behovet av synliga infästningar.
